Automação de Parede de Concreto no Revit
Eficiência e precisão para projetos com paredes de concetro – Automação que padroniza e acelera seus resultados
Visão Geral
Solução inteligente que automatiza a inserção de armaduras no Revit, otimizando a modelagem e aumentando a precisão em projetos de paredes de concreto.
O ADAP.PC é uma solução completa para automação de projetos com paredes de concreto no Autodesk Revit, desenvolvida para atender às necessidades de produtividade, padronização e precisão técnica.
Desde a criação das paredes até o detalhamento das armaduras e geração da documentação, o sistema oferece um fluxo de trabalho inteligente, ágil e altamente integrado. As paredes podem ser modeladas diretamente no Revit ou inseridas automaticamente a partir de arquivos DWG, otimizando o início do projeto e garantindo compatibilidade com diferentes metodologias de trabalho.
Além da automação da modelagem, o ADAP.PC possui ferramentas de detalhamento completo das armaduras, da organização das vistas técnicas e da documentação automática, reduzindo tempo, erros e retrabalho.
O sistema também se integra ao software IBTS, responsável pela geração de esquema de corte, por meio de rotinas desenvolvidas em LISP que extraem dados diretamente do modelo Revit.
Funcionalidades Principais
Demonstração - Parede de Concreto
Nossos Recursos
Criação e Gerenciamento de Paredes
- Inserção de paredes diretamente no Revit ou a partir de arquivos DWG.
- Renomeação automática de paredes conforme normas técnicas.
- Reconhecimento inteligente para padronização de paredes espelhadas ou rotacionadas, com revisão automática das instâncias vinculadas.

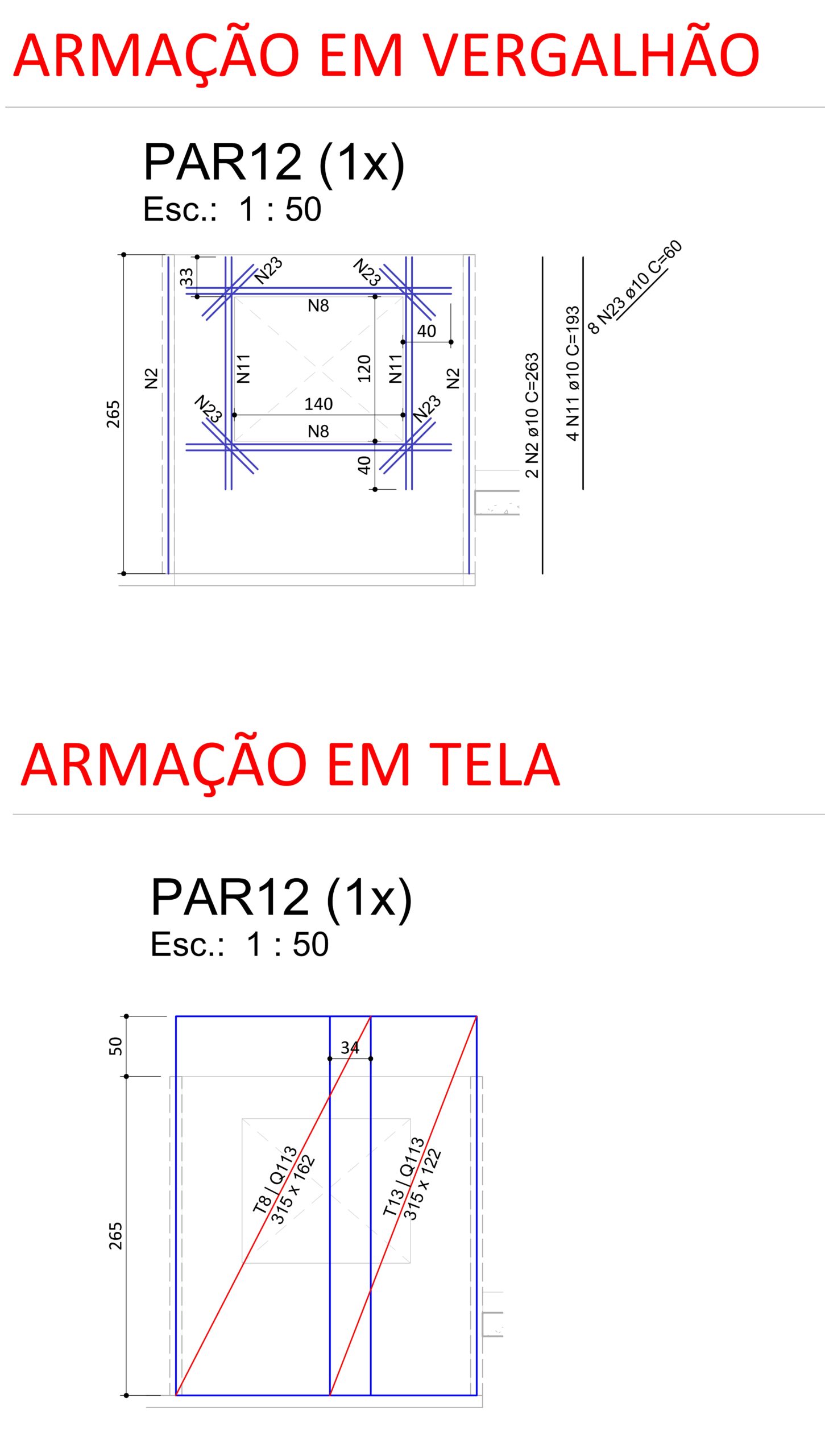

Armadura Automatizada

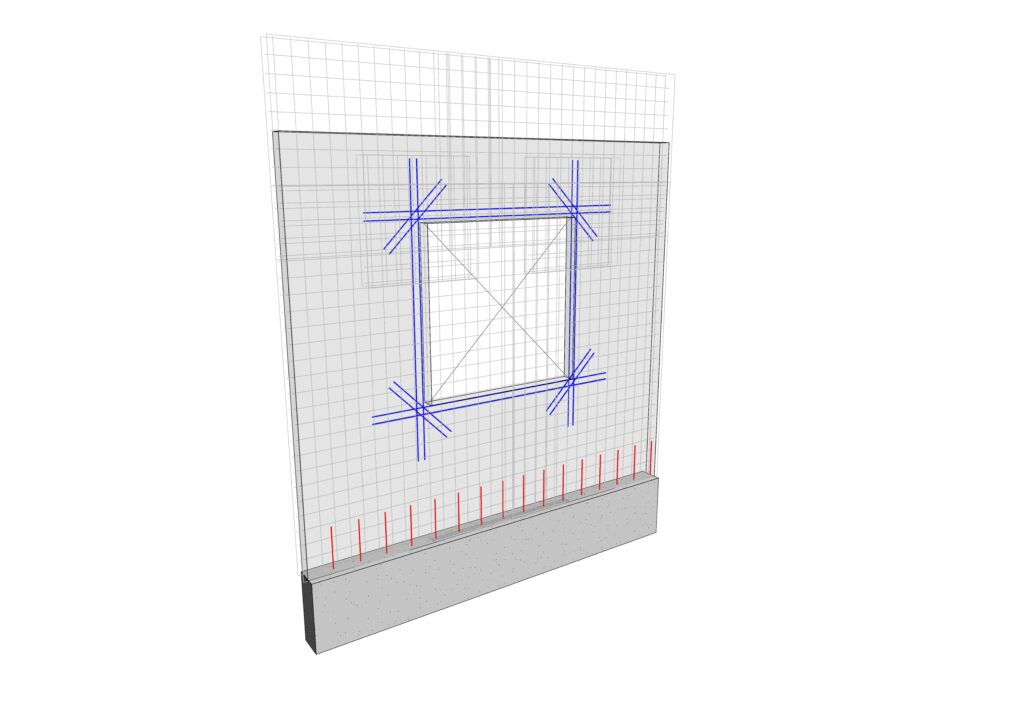

- Inserção automática de telas de aço para parede, telas de canto (parede/parede), telas de ligação (parede/laje) e reforços em cantos de aberturas.
- Lançamento automático de vergalhões verticais e horizontais em vãos de portas e janelas.
- Utilização da inteligência nativa do Revit para detalhamento dos elementos estruturais.
Etiquetas e Vistas
- Comandos específicos para inserção automatizada de etiquetas em vistas.
- Geração automática de vistas de elevação, cortes seccionais e detalhes construtivos conforme os padrões técnicos exigidos.
Quantitativos e Tabelas
- Cálculo automático de volume de concreto, quantitativo de vergalhões e de aço por parede
- Geração de tabelas de resumo organizadas por categoria, tipo e formato, facilitando a organização e controle da obra.
Integração com IBTS
- Comunicação direta com o software IBTS para geração automatizada do esquema de corte, utilizando rotinas desenvolvidas em LISP para extração de dados do modelo Revit.
Sistema Colaborativo com Lista de Desejos
- Empresas usuárias podem sugerir funcionalidades e melhorias por meio de uma lista de desejos integrada. As solicitações são avaliadas e priorizadas com base no volume de pedidos e na relevância técnica para os usuários.
Pré-Requisitos
Requisitos de Software
Autodesk Revit na versão em português (2024.1+, 2025.1+, 2026.2+)
Licenciamento
Assinatura anual vinculada a uma única máquina por instalação
Suporte
Suporte técnico dedicado e atualizações regulares do plugin
Compatibilidade
Integração com fluxos de trabalho variados e softwares complementares
